為了保障網絡的100%暢通，有些情況下需要用兩臺WSG設備來實現雙機熱備，一旦主服務器故障，幾秒鐘網絡就會切換到備份機上，從而實現保證流量業務不中斷，主備機無縫切換。在本文中，我將介紹如何用兩臺WSG上網行為管理來實現雙機熱備。

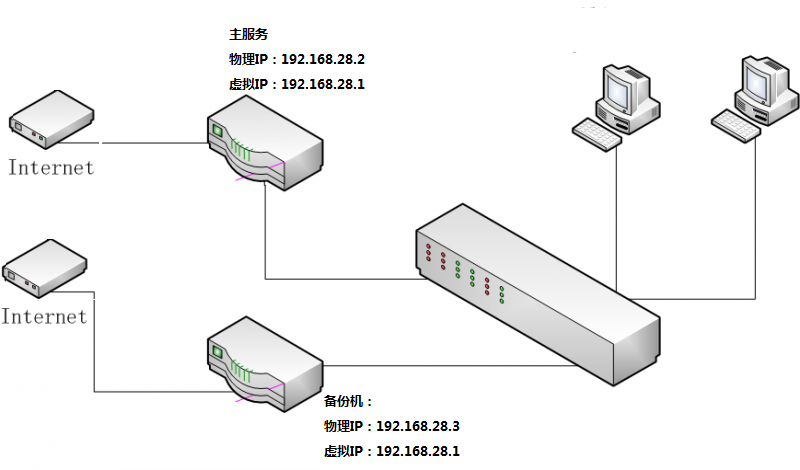

1. 首先是網絡拓?fù)鋱D
如圖：
分別用兩臺WSG，一臺是主設備，一臺是備份機，兩臺設備都單獨連接一條外網線路。
2. 配置主設備

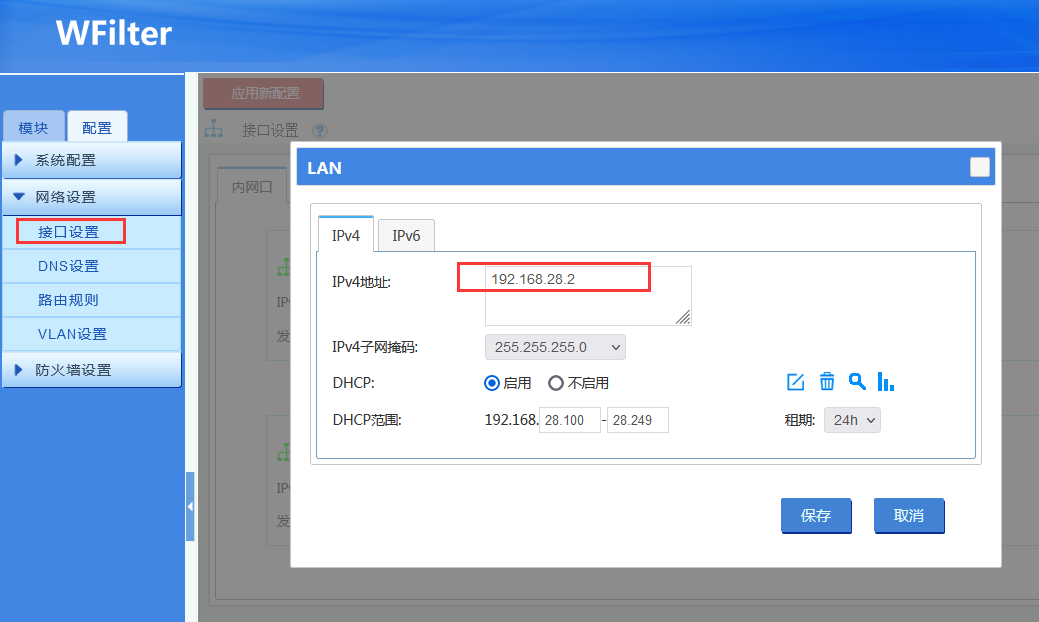

先配置主設備。在本文中，我們的內網網段是192.168.28.0/24，內網終端的網關地址都指向192.168.28.1。由于我們要把192.168.28.1設置為雙機熱備的虛擬IP，所以主設備和備份機的物理IP并不能設置成192.168.28.1。如下圖，我把主設備的內網口物理IP設置為192.168.28.2。

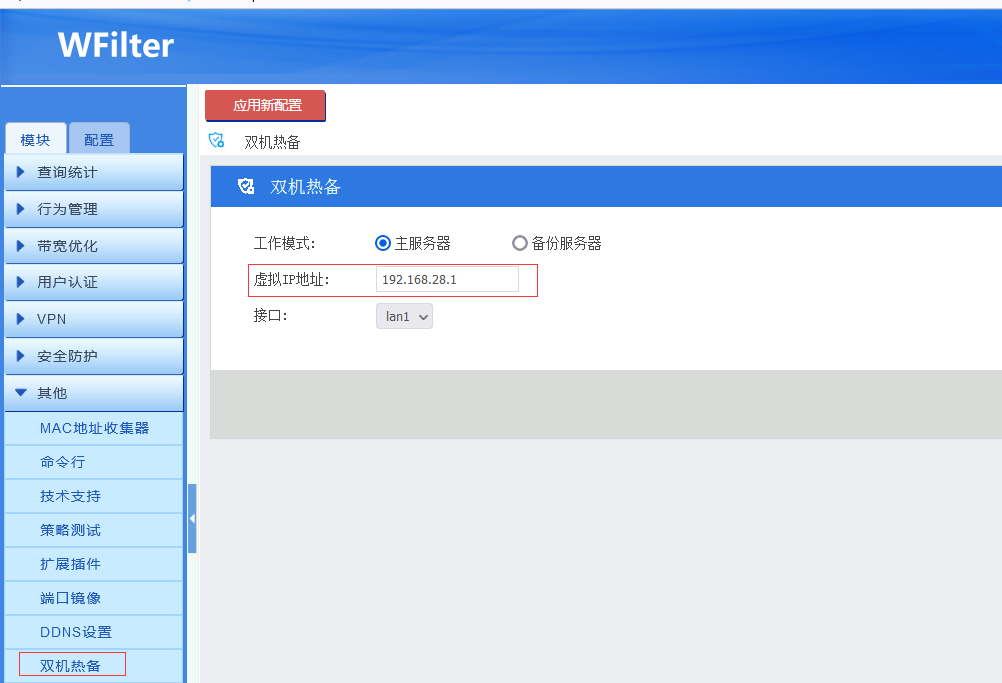

在模塊-其他-雙機熱備中，把主設備的工作模式設置為“主服務器”，并且設置虛擬IP地址為“192.168.28.1”。
3. 配置備份機

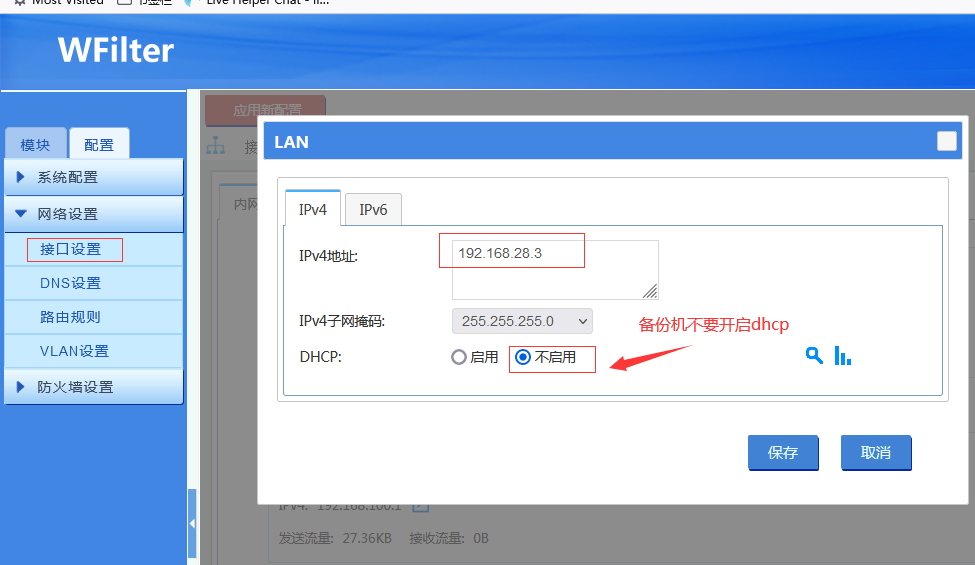

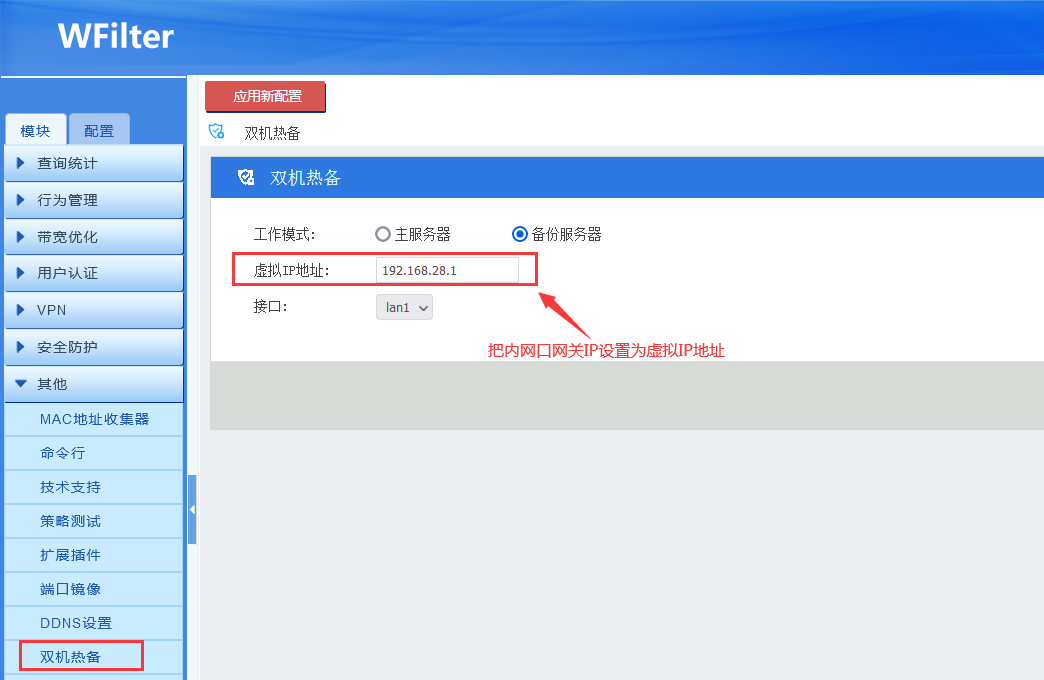

再來配置備份機。如下圖，我把備份機的內網口物理IP設置為192.168.28.3，工作模式設置為“備份服務器”，也采用192.168.28.1的虛擬IP地址。
4. 實際測試效果

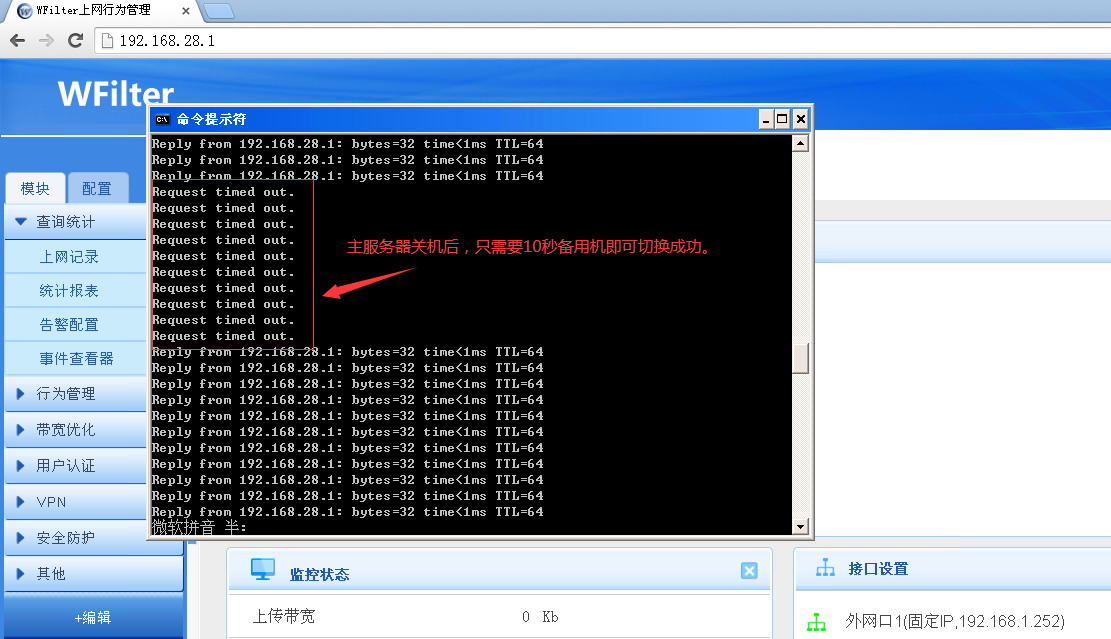

在實際測試中，當把主設備斷電關機后，只需要等待10秒鐘備份機即可上線，實現高效的雙機熱備切換。
